Vista de los elementos una vez soldados

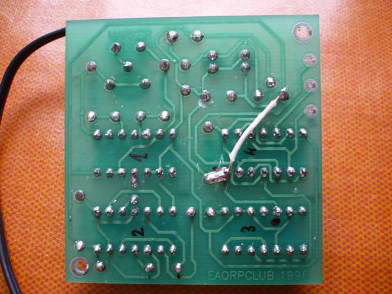

Detalle de un error que trae el C.I. en la alimentación de U3 y U4 que están a masa en vez de los 5 Volts. Hay que cortar la pista y hacer el puente
En esta ocasión montaremos un MARKER también conocido como calibrador a XTAL. Los antiguos equipos analógicos no tenían display indicador de frecuencia, entonces muchos tenían un MARKER cada 25, 50 y 100 Khz. para verificar la calibración del dial analógico. Este calibrador esta basado en el ARRL Handbook del año 1992 y sucesivos trae en el capitulo 32 en el cual viene su esquema. Yo pedí la placa el EAQRP Club. El montaje es muy sencillo, pues viene serigrafiada y no hay nada más que colocar los componentes. Si tenéis alguna duda no dudéis en mandarme un correo. Casi mirando las fotos se puede montar sin problemas.
Hay que ajustar el trimmer para tener la frecuencia exacta de 4 MHz.
Vista de los elementos una vez soldados
Detalle de un error que trae el C.I. en la alimentación de U3 y U4 que están a masa en vez de los 5 Volts. Hay que cortar la pista y hacer el puente
Señal de 4 Mhz generada por el XTAL

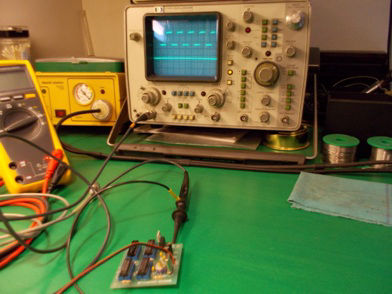

Onda cuadrada de 100 Khz.
